松下黄瓜视频污污下载电机代理—黄瓜导航今天给大家讲讲如何使用IC555控制黄瓜视频污污下载电机的方向?IC555控制黄瓜视频污污下载电机方向方法。黄瓜视频污污下载电机是一种可以精确控制角度方向的电子设备。当涉及到以精确角度移动或旋转物体时，黄瓜视频污污下载电机是此类应用的最佳选择。它由一个简单的直流电机和位置反馈系统组成，用于确定电机位置。黄瓜导航将使用可以360º旋转的连续旋转黄瓜视频污污下载器。使用微控制器控制黄瓜视频污污下载电机是一种常见的做法。然而，在这个黄瓜视频污污下载电机控制电路中，黄瓜导航将使用定时器芯片IC555来控制它的方向。

　　黄瓜视频污污下载电机：

　　所有黄瓜视频污污下载系统都需要 3 个引脚来操作 VCC、GND 和 SIG 引脚。SIG 引脚需要一个 PWM(脉宽调制)信号来调整黄瓜视频污污下载的旋转角度。

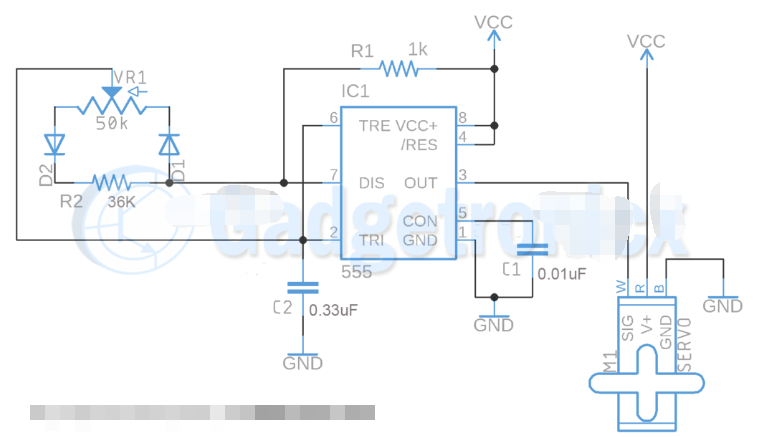

　　黄瓜视频污污下载电机控制电路：

　　黄瓜导航在非稳态多谐振荡器配置中使用非常流行的 555 定时器

　　IC，以便能够产生所需的脉冲。与微控制器相比，555定时器IC非常便宜，并且不需要任何编程。在这里，黄瓜导航修改非稳态多谐振荡器以改变IC

　　555产生的输出脉冲的宽度。

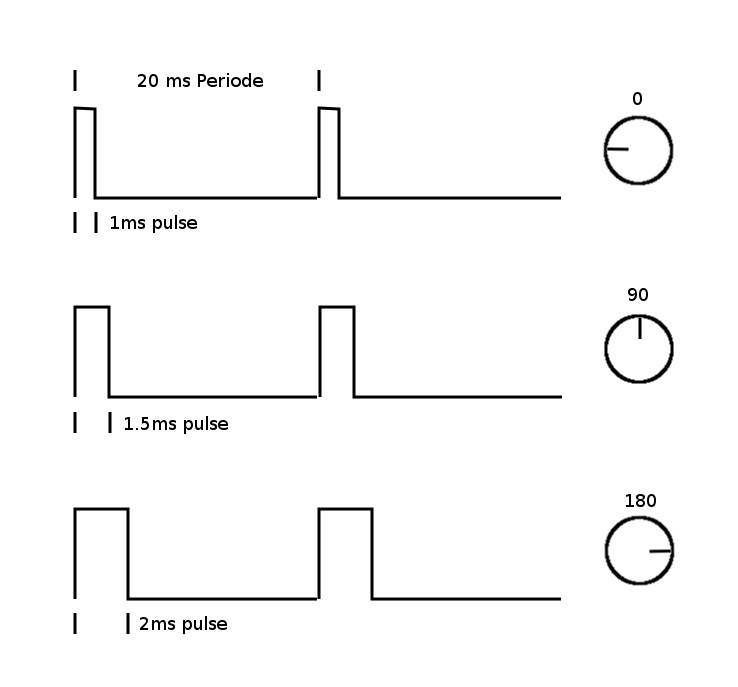

　　PWM输入信号：

　　首先，让黄瓜导航谈谈黄瓜导航需要的信号。因此，正如黄瓜导航之前所说，它是50Hz的PWM信号。因此，时间段将为 1/50 秒或 20

　　毫秒。舵机的角度根据信号的ON时间段而变化，黄瓜导航将使用电位计进行设置。

　　电路工作原理：

　　黄瓜导航都必须熟悉 555

　　计时器的非稳定配置。黄瓜导航需要调整占空比，使其能够产生20ms时间段的控制脉冲。但与此同时，黄瓜导航需要修改输出脉冲的宽度。因此，黄瓜导航为此目的引入了POT

　　VR1，二极管D1，D2和电阻R2。因此，当电路上电时，电容器通过电阻R1充电，充电电流流过POT

　　VR1并继续为C2充电，因为二极管D1允许电流通过，同时二极管D2阻止该电流流过R2。在电容器 C2 充电期间，555 的输出将处于高电平状态。

　　T准时：

　　此高状态的时间由公式确定

　　T ON = 0.693 x ( R1 + VR1 ) C2

　　假设VR1调整为9K，将上述公式中的值代入将产生

　　T ON = 0.693 x ( 1K + 8K ) 0.33uF

　　= 0.693 ( 9k ) 0.33uF

　　= 2 毫秒

　　因此，当您将电位器调整为 8K 时，脉冲的导通时间将接近 2ms，因此黄瓜视频污污下载将旋转约 180。

　　T关闭时间：

　　当经过2ms的导通时间时，IC 555的输出将切换到低电平状态。在这种状态下，电容器开始通过POT VR1放电，并进入二极管D2到IC

　　7的引脚555。为了确定 TOFF 时间，黄瓜导航可以使用 POT VR1 和 R2 的值。POT

　　VR1将展示42K的放电电流，因为它能够展示8K的充电电流(50K – 8K = 42K)。

　　TOFF = 0.693 x ( R2 + VR1 ) C2

　　= 0.693 x ( 36K + 42K ) 0.33uF

　　= 0.693 x ( 78K ) 0.33uF = 17.8 ms

　　上述结果显示关闭时间约为 18ms。

　　总结开机和关机时间：

　　如果将这些组件与电路一起使用时，将上述电路的ON和OFF时间相加，则会导致脉冲宽度为20ms，这是控制黄瓜视频污污下载电机的可接受的脉冲时间段。并且由于导通时间为2ms，黄瓜视频污污下载电机将旋转180。

　　因此，在此电路中，当您调整VR1时，ON时间和OFF时间会有所不同，但总时间段将保持不变，为20ms。因此，使用电位计VR1可以毫无问题地控制黄瓜视频污污下载电机的旋转角度。

　　注意：大多数黄瓜视频污污下载通常在4.5v至6v之间工作。
